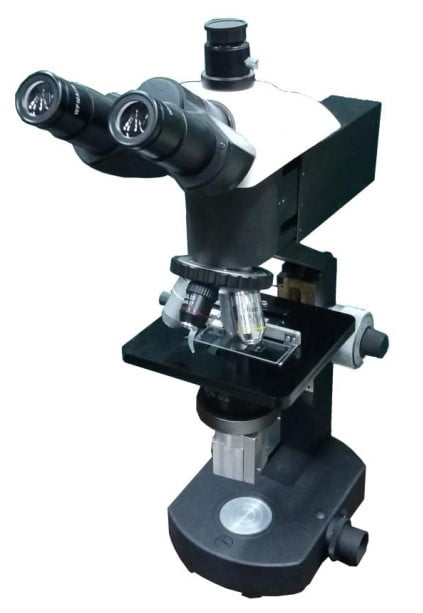

میکروسکوپ نوری متالوژی MM-P20
در این نوع میکروسکوپ ها نور از داخل ستون اپتیکی بر روی سطح نمونه تابیده می شود و به همین دلیل امکان مشاهده نمونه های غیرشفاف نظیر فلزات فراهم می گردد.
همچنین میکروسکوپ نوری متالوژی مجهز به سیستم نور عبوری جهت مشاهده نمونه های بایولوژی و شفاف می باشد.
- سه چشمی با کیفیت infinity برای مشاهده و تصویربرداری از نمونه
- دارای چهار عدسی شیئی 4x، 10x ، 40x ، 100x با رده کیفی Plan
- دارای دو عدسی چشمی 10x میدان دید 18 میلیمتری WF 10x/18mm
- کندانسور نوری Abbe N.A 1.25
- دارای منبع نوری لامپ هالوژن با توان 50 وات
- کنترل فوکوس لنزها با دو جابجاگر درشت و ظریف با مکانیسم چرخ و شانه با دقت بالا
- دارای استیج دستی نمونه برای جابجایی نمونه در دو راستا
- دوربین 5 مگاپیکسل جهت تعیین ابعاد و بررسی هندسه سطح و پردازش تصویر ( اختیاری )
ویژگی های ساخت میکروسکوپ نوری متالوژی :
طراحی ستون اپتیکی بمنظور موازی سازی نور لامپ هالوژن و هدایت آن به سطح نمونه که بشدت باعث افزایش کیفیت تصویر نمونه ها گردیده است.طراحی و ساخت آینه های داخل ستون ، بروش لایه نشانی بخار فیزیکی ( PVD)
طراحی و ساخت دم چلچله با دقت بسیار عالی
طراحی و ساخت جابجاگرهای دو بعدی با ابعاد و دقت دلخواه ( سفارشی ) مشتریطراحی و ساخت جابجاگر دو محوره (fine) برای جابجایی های ظریف در راستای عمود با دقت کمتر از 5 میکرومتر و (Course) بمنظور جابجایی های سریع و زیاد در استای z
قراردادن برخی المان های اختیاری بر روی میکروسکوپ مانند:
– کنترل شدت نور ، هم بصورت الکتریکی ( رگولاتور جریان ) و هم بصورت اپتیکی (دیافراگم)-قراردادن فیلترهای نوری
– قراردادن پولاروید
– ارتقا طراحی بدنه
– دارابودن برزگنمایی بین 40x تا 1000x
– دارای 4 عدد لنز شی ئی
– دارا بودن رتیکل بر روی یکی از لنز های چشمی بمنظور زدن سایز
– طراحی و ساخت ستون نوری برای لنزها با فاصله کاری های متفاوت (W.D) که یکی از نکات مهم و کلیدی برای مشاهده سطح نمونه از فاصله دور می باشد.
ویژگی های میکروسکوپ متالوژی :
| Brightfield | Observation mode |
| Halogen lamp 50 watt with brightness Control | Reflective illumination |
| Halogen lamp 10 watt or LED 1 watt for transition mode. | Transmitted illumination |
| Trinocular 30° | Head |
| Adjustable between 48 and 75 mm. | Interpupillary distance |
| WF10x/18 mm | Eyepieces |
| Quintuple revolving nosepiece, rotation on ball bearings.on | Nosepiece |
| PLAN 4x,10x,40x, 100x | Objectives |
| Double mechanical stage, 150×160 mm, 54×32 mm X-Y range. | Specimen stage |
| Coaxial coarse (adjustable tension) and fine focusing mechanism. | Focusing |
| Abbe N.A. 1.25, with iris diaphragm, focusable and centerable.WeightL 6 Kg | Condenser |
